KM-GNRA系列發電機中性點接地電阻柜,適用于交流50/60Hz,10.5~27KV發電廠中壓系統,是用于連接發電機中性點與大地之間的一種保護型電器。安裝中性點接地電阻柜后,當發生兩相短路、單相接地、單相斷路時,發電機中性點電壓升高,中性點接地電阻柜起到限制故障電流的作用,并提供故障量給繼電保護設備,保護設備作用于跳閘,以避免發電系統被破壞。它通常用于短時工作制,它的功率和電壓等級視輸配電系統的情況而定。
1、戶內使用;
2、安裝地點:海拔高度不超過5000m;
3、周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染;
4、無嚴重污穢及經常性的劇烈震動;
5、電網頻率:48~52Hz(50Hz系統)、58~62Hz(60Hz系統)。

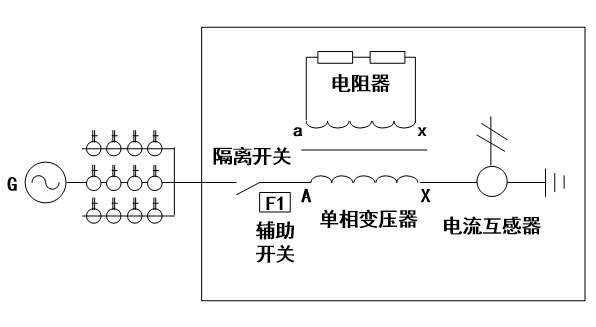

1、主要組要組成干式單相接地變壓器、電阻器、隔離開關等電器設備,可整體方便安裝在發電機中性點附近。
2、電阻材質采用特種不銹鋼或鎳鉻材料。
3、配備電流互感器和動作計錄儀,時刻監視中性點不平衡電流。出現單相接地故障時,可記錄動作次數,且可給保護及監控系統提供模擬量輸出。
4、電阻柜柜體材質采用不銹鋼或冷軋板;柜體頂部裝有吊環,便于柜體搬運;柜體底部加工接地螺栓,利于外殼保護。
5、加裝中性點接地電阻監測保護裝置,集數據采集、控制、報警、通訊功能于一體。并預留通訊接口,可將檢測、記錄的信息傳遞至主控室,使運行人員及時得到信息。
發電機容量(MW) | 發電機額定電壓 | 預計回路單相接地較大電容電流 | 變壓器一次側電壓(kV) | 變壓器二次側電壓(kV) | 單相變壓器額定電容(KVA) | 二次側電阻值(Ω) | 接地保護抽取電壓(kV) |
100/ 125 | 10.5 | 4 | 10.5/√3 | 0.22 | 30 | 1.0 | 0.1 |
13.8 | 13.8/√3 | ||||||
200 | 15.75 | 5 | 15.75/√3 | 0.22 | 30 | 0.8 | 0.1 |
300 | 18 | 6 | 18/√3 | 0.22 | 50 | 0.5 | 0.1 |
20 | 20/√3 | ||||||
600 | 20 | 8 | 20/√3 | 0.22 | 50 | 0.4 | 0.1 |
24 | 24/√3 | ||||||
900/1000 | 24 | 10 | 24/√3 | 0.22 | 63 | 0.3 | 0.1 |
27 | 27/√3 |
1、發電機的額定電壓。
2、電阻器的參數,接地變壓器的參數,電流互感器參數。
3、柜體的進出線方式。
4、電阻柜的材質、IP防護等級、顏色及安裝地點。
