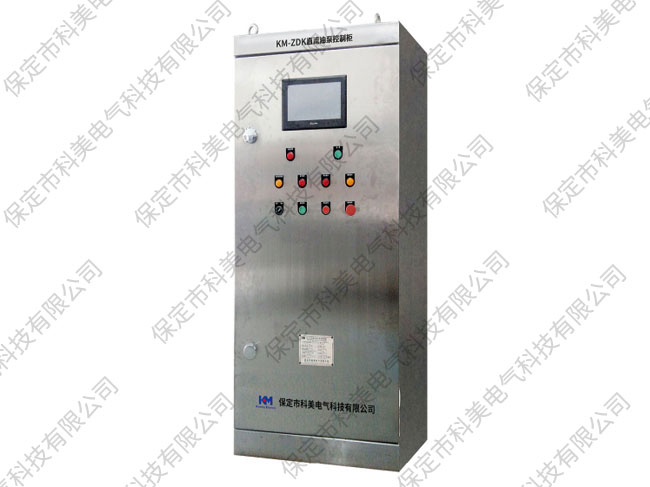

KM-ZDK智能型直流油泵電機控制柜

裝置系統適用于各種類型直流電機（尤其是10KW以上大功率電機）起、停的智能控制，主要應用于火電廠中各種直流油泵的控制，如主機、小機直流潤滑油泵，氫側、空側直流密封油泵等，作為傳統控制方式的更新?lián)Q代產品，它具有穩妥可靠、結構簡單、故障率低、維護方便等特點。

在火電廠中，為了主機和小機的可靠運行，除配有主機和小機交流潤滑油泵外，還配有主機和小機的直流潤滑油泵作為備用油泵，通常稱為事故油泵，由比較可靠的直流蓄電池組供電，在事故情況下，確保汽輪機安全停機。

功能特點

1、本系統集控制、測量、信號、顯示等功能于一體；

2、電機啟動采用新的IGBT器件實現國際流行的無觸點控制理念，16位微機控制，PWM脈寬調制輸出，電流線性上升，保對系統無沖擊；

3、電機啟動電流由零到額定值的變化時間可控制；

4、更新改造方便，對外圍回路無需更改，接線方便；

5、控制回路采用插拔式接線，檢修維護方便；

6、裝置的控制電路和功率元件全部采用國外的元器件，相對于原控制裝置增加了智能過流保護和溫度保護功能，保護時發報警信號；

7、兩級看門狗，功率器件200%～500%裕度可靠性設計，確保系統完全可靠；

8、完善的保護報警功能：

? 啟、停機保護 在電機啟動時勵磁電壓異常，自動報警并保護；在電機停機時勵磁電壓已消失的情況下如仍有電樞電壓，自動報警并保護；

? 失磁保護 在運行中實時監測勵磁電壓，勵磁電壓異常自動報警并保護；

? IGBT模塊報警達到設定次數自動保護；

? 電樞電流過設定值自動報警；

? 電樞電壓過設定值自動報警；

技術參數

1、工作電壓：DC220V/110V (±%10)；

2、電機容量：0.5～80KW；

3、電流升至額定值時間：3～5秒可調；

4、保護動作：發信號；

5、散熱方式：自然冷；

6、控制裝置掉電信息不丟失；

7、觸電容量：裝置的出口繼電器觸點較大導通電流為5A 30VDC,5A 250VAC；

8、提供4～20mA電流輸出至遠方；

9、提供信號輸出至遠方。

使用條件

1、環境溫度：﹣40℃～﹢55℃；

2、相對濕度：≤90%；

3、貯存溫度：-25℃～﹢70℃；

4、大氣壓力：80kpa～110kpa；

5、地震烈度：≤8度；

6、防護等級：IP30 ；

7、安裝方式：柜（箱）體應與地面垂直，安裝傾斜度不得過5%；

8、海拔高度不越過2000m，使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重霉菌存在。

選型說明

工作原理

本裝置的中央處理器采用高性能的16位單片微型計算機，對系統電壓、系統電流、模塊溫度進行循環檢測。當接收到就地或遠方的啟動命令時，輸出PWM控制量驅動IGBT模塊，實現直流電機的無觸點無級升電流啟動。

裝置由就地啟動、就地停止、遠方啟動、遠方停止等命令來控制工作，具有過流、過壓、失磁、過溫等保護，充分保系統正常工作。

裝置系統組成

1、軟件部分說明

本裝置軟件主要由采樣程序、數據處理程序、故障處理程序、顯示程序、控制輸出程序等組成。

2、硬件部分說明

本裝置硬件由柜體、微機控制裝置組成。

其中微機控制裝置，由以下部件組成：

? 輸入輸出板

包含模擬量輸入電路、開關量輸入輸出電路、IGBT驅動保護電路。

? 電源板

包含裝置工作電源。

? 主板

包含高性能16位微機芯片：運算速度快、控制能力強、運行可靠、硬件看門狗防死機現象發生。

? 顯示板

采用液晶和LED顯示并指示各種信息。

3、IGBT開關模塊及相關部分

包含IGBT模塊、驅動器、散熱器等部件。

4、采樣模塊部分

包含電流、電壓、溫度等采樣部件。

5、顯示儀表及控制按鈕

包含遠方/就地轉換、就地啟動按鈕、就地停止按鈕等部件。

6、輸入輸出端子排

包含系統輸入輸出接線所需要的端子排。

訂貨須知

1、產品型號、名稱及訂貨數量；

2、其他特殊要求。
