KM-TFK變壓器風冷控制柜

變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮?，熱能如不及時散發出去，會使變壓器各個部分的溫度升高，影響變壓器的使用壽命甚至對變壓器本體造成嚴重的破壞進而影響電力系統的安全運行。風冷控制柜對變壓器整個冷卻系統實現控制，可快速效率高的降低變壓器本體溫度，不僅節能還能延長散熱器使用壽命，是目前大型電力變壓器不可或缺的輔助控制系統。

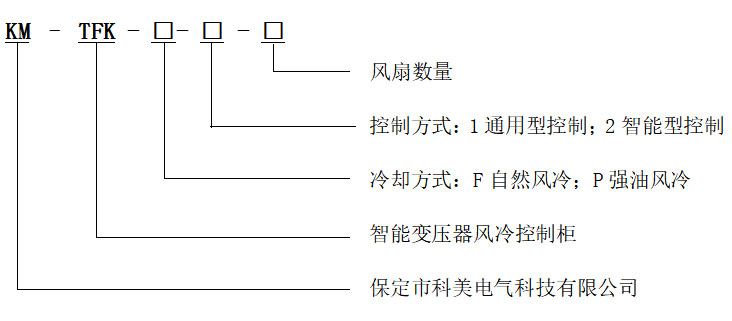

選型說明

使用條件

1、周圍環境溫度 +55℃-70℃ ,濕度≤95%（25℃）；

2、海拔高度：5000米以下；

3、防護等級IP56；

4、無化學腐蝕，嚴重污穢及經常性的劇烈震動。

功能特點

1、采用雙電源互投，一主一備方式確保供電高可靠性。

2、控制器采用寬溫元器件，其工作溫度范圍可達-40℃~+85℃，完全適用于戶外嚴酷高溫、低溫環境條件。

3、在自動控制模式失效的情況下可自動轉入手動控制模式。

4、可與電廠DCS、無人值守變電站主系統進行通訊及聯絡，以便把各種信號上行和下行通訊。

5、既可以按溫度和負載的開關量進行控制，也可以按溫度和負載的模擬量進行控制。

6、控制柜內部加熱冷卻系統采用機械和電子雙模式控制。

7、前后雙開門，元件布局合理。不銹鋼殼體，防護等級IP56。

控制原理及方式

裝置有三種控制模式：手動、自動、遠方控制。

1、溫濕度控制

為了?？刂乒駜炔繙貪穸拳h(huán)境，柜內裝設溫濕度控制器，可根據設定值自動調節柜內溫濕度，保所有元器件在適宜環境下正常運行進而保系統的安全運行。（設定值因地域不同略有調整）

2、照明控制

為了方便運行人員查看柜內元器件運行狀態，加裝柜內照明裝置。當柜門打開時，自動啟動照明回路，照明燈亮，關上柜門后，照明燈自動關閉。

3、手動控制模式

 在手動模式下，全部冷卻器都處于工作狀態，此時，冷卻器的工作狀態不受負荷電流或油溫等因素影響。此種工作模式為檢修人員或運行人員檢修時或采取應急措施時設置。

4、自動控制模式

控制器實時采集主變上層油溫、主變運行負荷、油流繼電器等參數，智能確定及分配投入或切除冷卻器組的數量。當某組運行冷卻器發生故障時，控制器能檢測到其故障，并發出報警信號，同時開啟相應的備用冷卻器。

通過控制器顯示屏可以設定冷卻器的運行模式、冷卻器全停延時跳閘時間、電源自動輪換時間和冷卻器運行模式輪換時間，還可以靈活設置冷卻器為“工作”、“輔助”、“備用”、“停止”四種運行模式，并可根據用戶需求定期切換，以達到控制和延長設備使用壽命的目的。

5、遠方控制模式

在遠方控制模式下，遠方控制室可以監測每組冷卻器的運行狀態，并可以啟動、停止任意一組冷卻器。

訂貨須知

1、請?zhí)峁┳儔浩骼鋮s形式。

2、請?zhí)峁├鋮s器組數，風機個數及功率。

3、強油循環型需提供油泵個數及功率。

4、如需與遠方通訊請?zhí)峁┩ㄓ嵰?guī)約。

5、如需遠方控制請?zhí)峁┛刂平狱c及端子排圖。

6、如需精確控制請?zhí)峁囟群拓撦d的模擬量。

7、特殊工況控制可按照用戶特殊要求進行加工制作。
