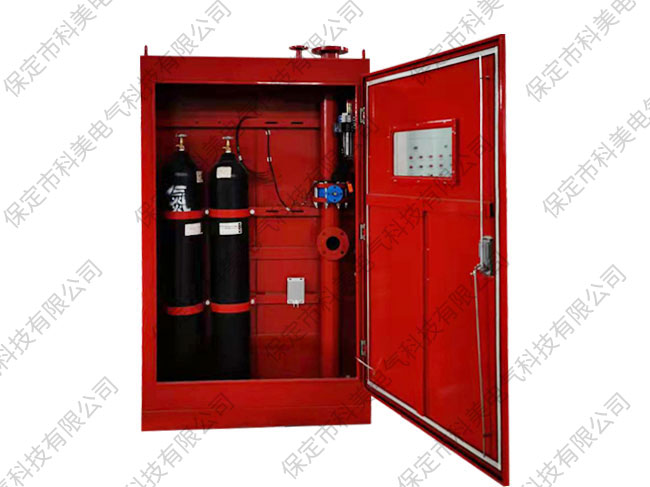

KM-BDM型變壓器排油注氮滅火裝置

油浸電力變壓器總是存在著發生火災的危險。無論是電力變壓器鐵芯產生的持續高溫，還是由于短路、過電壓等的內部電弧產生的高能放電引起的突發性短暫高溫，只要能使變壓器油的溫度大于400℃，就會分解出各種可燃?xì)怏w，變壓器內部壓力增大，一旦由于變壓器內部超壓造成其自身薄弱部位(如變壓器瓷套管、器身焊縫、防爆口等處)破成裂口，使變壓器油及產生的可燃?xì)怏w一起從裂口中噴出，噴出的變壓器油及可燃?xì)怏w的混合物在與空氣接觸摩擦后，就產生火焰起火甚至爆炸，造成重大損失。

國家有關標準規定大型變壓器須配置滅火裝置；另外數量眾多的油浸變壓器在工業、民用建筑群中應用，或許多容量較小，卻處于經濟發展的中心位置和政治、軍事、交通有關的地域需要保護，也應配置滅火裝置；在無人值守的變電站，對消防系統的要求也越來越高。

針對變壓器故障的特點，我公司研制了KM-BDM系列變壓器滅火裝置。排油注氮滅火裝置（以下簡稱裝置）是專門用于油浸變壓器防護和滅火的一種新裝置，彌補了當前水噴霧滅火系統及其他滅火系統不能預防火災的不足。裝置具有防爆、防火、滅火的功能。即為防止火災危險的產生而開發的成套滅火裝置。

KM-BDM此系列滅火裝置不適用于變壓器油箱外部和分接開關箱內部火源的滅火。

功能特點

1、以防為主，消防結合。限制內部故障引起火災的損壞范圍，可以有效的防止變壓器破裂所產生的火災；一旦著火，動作后可以立即滅火，滅火時間短，減少變壓器火災造成的損失；

2、不用水或泡沫等滅火介質，免除了消防排水設計和相關設施，結構緊湊，易于安裝，不受水源等地理環境限制，不會凍冰，阻塞；

3、屬環境保護產品，該設備不對環境和變壓器本身造成任何污染；

4、造價低，運行管理簡單、維護方便，連續自動監視；

5、裝置設計特殊機械結構，具有強的防震防誤動能力。

技術參數

1、溫度探測器動作溫度：130±7℃；

2、壓力控制器動作壓力0.06-0.16Mpa(可調)；

3、斷流閥較小關閉流速90-150L/min；

4、氮?dú)馄咳莘e： 2×40L；

5、氮?dú)馄績?nèi)氮?dú)夤Q(chēng)壓力：14±0.5Mpa（20℃）；

6、排油管路直徑：Φ100mm；

7、注氮管路直徑：Φ25mm；

8、滅火柜重量：230～240kg；

9、滅火柜控制電路電壓：DC220+5％V，各次諧波分量值之和小于直流量1％；

10、滅火時間：小于1min；

11、注氮時間：大于30min。

裝置啟動前的準備工作

在裝置投運前應進行下列檢查：

所有管道螺栓已緊固，墊圈密封良好；

打開下部排油管檢查孔，見圖1，檢查排油閥的密封性；

所有電纜接線正確，接頭及端子均堅固，接觸良好；

探頭引線處，開關及接線盒蓋密封完好；

投退開關選擇退出位置，自動、手動開關選擇手動位置；

控制柜使用電壓：DC220V；

滅火柜使用電壓：AC220V。

注意事項

a、為了保安全，在正式運行之前不要打開氮?dú)馄科款^閥

b、如本裝置退出運行，除切斷電源外，須關閉氮?dú)馄款^閥和變壓器的排油出口和注氮入口上的截止閥。

使用

在滅火裝置調試無誤且所有準備工作完成后，可投入運行。

運行時控制屏供DC220V直流雙電源，保停電后，裝置仍可靠供電；滅火柜供AC220V電源，給加熱器供電。

裝置在運行時電源開關打開，投退轉換開關打到投入位置，手動自動轉換開關打到自動位置。特殊要求或情況可使用應急手動滅火。

在滅火裝置投入工作期間應注意觀察信號燈指示，一旦發現不正常信號，應立即查看變壓器，采取相應措施解決。

裝置報警后，在沒解決之前，可按下解除報警按鈕，臨時關閉聲光報警，但在裝置運行中，接觸報警按鈕須在打開狀態。

在滅火柜中，有機械手動排油和注氮開關，通常情況下，在應急狀況下可直接采取手動打開排油閥和注氮閥。方法是向上提拉排油機械手動開關排油，向下按壓注氮機械手動開關注氮。開關位置見滅火柜結構圖。

裝置型號

當油浸變壓器采用排油注氮裝置時，應根據單臺油浸變壓器的容量、油量、構造及其周?chē)h(huán)境等條件進行選型。

排油注氮裝置的氮?dú)馄繎?yīng)符合現行國家標準《鋼制無縫氣瓶》GB5099的有關規定，其參考配置如下表

本公司主要推出帶防爆功能的變壓器排油注氮滅火裝置，用戶可根據自身的需要，訂購不帶防爆功能的排油注氮滅火裝置。

如有特殊要求，請與本公司聯系，我們將很大限度地滿足用戶的需求，以達到客戶羅滿意。

注意事項

1、裝置在運行中，控制屏各按鈕、開關不要隨意變動；

2、裝置在運行中，滅火柜中瓶頭閥、減壓閥、注氮閥及排油閥不要隨意觸動；

3、定期巡檢裝置，注意氮?dú)鈮毫?，壓力保持?0 Mpa以上，若低于此值須更換氮?dú)馄炕蛑匦鲁涞?。若氮?dú)鈮毫档瓦^(guò)快，與廠家聯系，查找原因；

4、裝置在運行中出現異?，F(xiàn)象，及時與我公司聯系。
