KM-TNCP系列變壓器中性點間隙接地保護裝置

KM-TNCP系列變壓器中性點間隙接地保護裝置是用于110KV/220KV/330KV變壓器中性點過電壓保護的成套設備。整套設備以變壓器中性點保護間隙為核心，可實現變壓器中性點接地運行或不接地運行兩種運行方式。

KM-TNCP系列變壓器中性點間隙接地保護裝置主要是由隔離開關、氧化鋅避雷器、放電間隙、電流互感器及其它合理組配而成，具有體積小、便于安裝、各單元設備獨立性等特點，可根據使用的環境和用戶要求選配隔離開關、避雷器及其它。

110KV/220KV/330KV主變中性點過電壓保護配置原則

由于電力系統運行的需要，110KV～330KV有效接地系統的變壓器中性點大部分采用不接地運行方式，變壓器一般采用分級絕緣結構，絕緣水平相對較低，所以不接地運行的變壓器中性點需要考慮對雷電過電壓、操作過電壓和暫時過電壓的保護。

根據DL／T620—1997《交流電氣裝置的過電壓保護和絕緣配合》的有關規定，提出以下保護配置意見：

a）對110KV、220KV及330KV有效接地系統中可能偶然形成的局部不接地系統（如接地變壓器誤跳開關等原因引起）、低壓側有電源的變壓器不接地中性點應裝設間隙保護。

b）經驗算，如斷路器因操作機構故障出現非全相和嚴重不同期產生的鐵磁諧振過電壓可能危及中性點為標準分級絕緣、運行時中性點不接地的 110KV，220 KV及330KV變壓器的中性點絕緣，宜在中性點裝設間隙。

c）變壓器中性點間隙值的確定應綜合考慮

—間隙的標準雷電波動作值小于主變壓器中性點的標準雷電波耐受值；

—因接地故障形成局部不接地系統時間隙應動作；

—系統以有效接地方式運行、發生單相接地故障時，間隙不應動作。

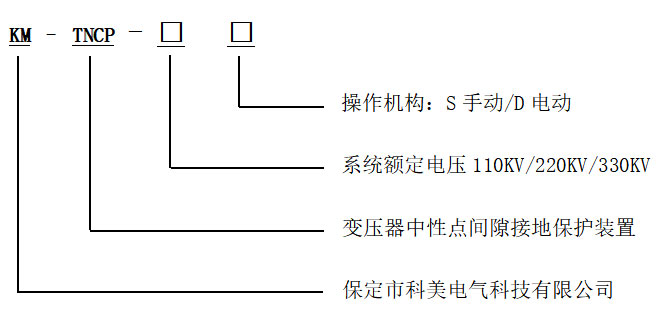

選型說明

使用條件

1、適合戶外環境使用 ;

2、較大風速：35m/s;

3、地震烈度：8度     覆冰厚度：10mm ;

4、環境溫度：－40℃至60℃ ;

5、海拔高度：不超過3500m ;

6、相對濕度：≦95%（25℃）;

7、污穢等級：Ⅲ級（2.8KV/cm）;

8、電網頻率：48～52Hz（50Hz系統），58～62Hz（60Hz系統）;

9、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。

功能特點

1、全部元件采用質優的不銹鋼材料制作，外形美觀，耐腐蝕性強。

2、嚴格按國標標準設計，保護安全可靠。

3、模塊化結構自由組合，安裝快捷，調試方便。

4、間隙距離調整范圍大，并且電極易于更換。

5、電極使用端部為半球形的棒形電極，放電電壓準確率高，分散性小，性能穩定。

技術數據表

訂貨須知

1、提供變壓器高壓側額定電壓；

2、提供電流互感器的數量、精度、變比和容量；

3、隔離開關的型號、額定電流和操動機構的型式；

4、氧化鋅避雷器的額定電壓和雷電殘壓。
