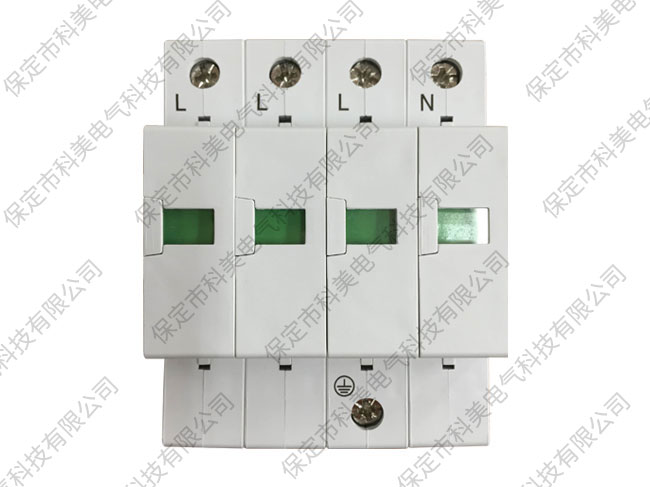

KM-SPD浪涌保護器

KM-SPD系列浪涌保護器適用于50/60Hz，220V、380V及690V的TT、IT、TN-S、TN-C、TN-C-S供電系統中。它是由多個單片式標準電源防雷模塊組成，可以自由組合成單相或三相保護，防止由于外界（雷擊、電磁干擾等）或系統內部（系統拉合閘效應、感性及容性負載的啟動和停止等）引起的脈沖浪涌及瞬間過電壓對供電系統設備的損害。

PD系列電涌保護器廣泛應用于通訊、鐵路、金融、油田、高層建筑、民宅、寫字樓等配電系統中，使這些用電單位的用電器（如電腦、儀器設備等）免受雷擊、暫態過電壓等浪涌過電壓帶來的損害，保設備及人身安全，是理想的過電壓保護裝置。

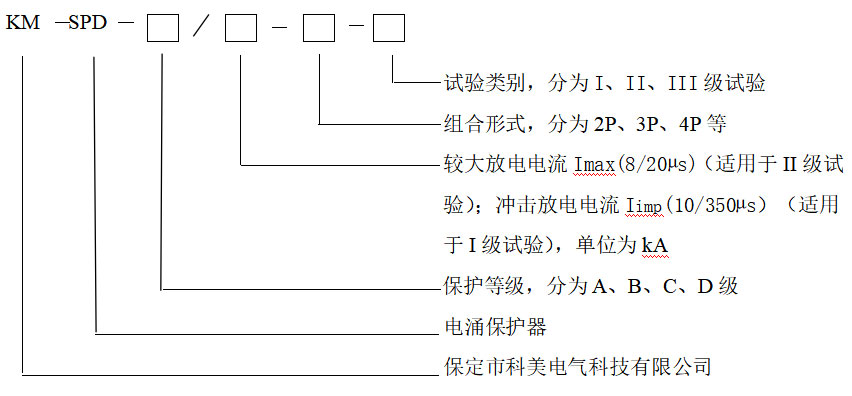

選型說明

功能特點

1、標準模塊化設計，標準35mm導軌安裝，使用方便；

2、插拔式設計，更換方便；

3、核心器件采用高質量壓敏電阻（MOV），通流容量大，輸出殘壓低，響應速度快；

4、脫扣裝置隔倉式設計，確保保護器因過熱過流擊穿失效時，自動脫離電網；

5、外殼采用高阻燃性材料，符合電氣安全要求；

6、可附加聲光報警遙信模塊。

使用條件

1、海拔高度不超過3000米；

2、環境溫度：-40℃～70℃；

3、相對濕度：＜90%；

4、與垂直面的傾斜度不超過5°；

5、無顯著搖動和沖擊振動的地方；

6、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）。

主要結構及工作原理

在三相四線制系統中，三條相線和一條零線對地線之間均接有保護器。在正常情況下，保護器處于高阻狀態，當電網因雷擊或其他原因造成浪涌過電壓時，保護器將在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當浪涌過電壓通過保護器且消失后，保護器又重新恢復到高阻狀態，從而不影響電網的正常運行。

注意事項：

1、KM-SPD系列電涌保護器采用標準的35mm軌道安裝，只要安裝得當即可自動對電網進行保護；

2、安裝應由熟練的電氣人員進行，安裝前應檢查電涌保護器模塊單元上標定的Uc值是否與實際系統電壓相配對、外觀是否損壞、模塊的指示窗口是否為紅色。如有以上三種情況中任意一種出現，應立即更換新的模塊。另外，在更換模塊時，發現插拔力非常輕或基座有明顯的發黑現象的時候，就應更換新的基座；

3、KM-SPD系列電涌保護器需要與接地系統有良好的連接，如果保護器安裝在配電箱內，則從配電箱到接地排需要有一根16mm2以上的導線與接地系統連接；

4、KM-SPD系列電涌保護器在貯存、運輸、使用過程中，均不得受到雨水侵蝕、跌落和劇烈碰撞；

5、在雷雨季節前、雷雨天后、空氣開關跳閘、線路短路等情況下應及時檢查本產品的工作情況，并作好記錄，出現故障應及時由人員檢修。
