KM-CTB電流互感器過電壓保護器

KM-CTB系列CT過電壓保護裝置主要用于110kV及以下電壓等級的各種CT二次側的差動繞組、保護繞組、測量繞組、備用繞組等的異常過電壓保護。

正常工作時，互慼器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流等)，都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互慼器過激而燒損，甚至危及工作人員的生命安全。KM-CTB系列CT過電壓保護裝置能夠有效的防止因電流互感器二次開路引起的事故。

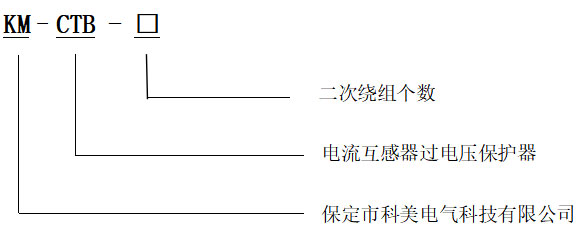

選型說明

功能特點

1、高性能芯片，處理速度快，保護裝置抗干擾能力強,可靠性高;

2、保護裝置體積小,，調試和安裝方便;

3、正常工作時，流入保護器的電流不超過0.1mA，不影響CT正常工作;

4、當二次A(或B,C)與N兩端電壓超過130V時CTB-X短接A(或B,C)與N;

5、輸出短接的出口接點容量大于6A。產生過電壓時，能使CT二次側可靠短接。

6、輸出短接接點貝有保持功能，可通過就地“復位”按鈕、進行復歸；

7、若是在停電狀態下解除了故障，裝置上電后自動復位;

8、裝置提供一對常開報警接點，接點容量AC220V/2A，可接各種聲光報警器。

工作原理

KM-CTB系列CT過電壓保護裝置接于二次繞組兩端，正常運行時漏電流極小,成高阻狀態。當發生異常過電壓時，處理器根據邏輯判斷和篩選，迅速動作短接相應的互感器二次回路，以起到保護CT的作用，同時面板上顯示故障的部位，并同時有無源信號輸出。當故障排除、電路恢復原狀后，通過復位按鈕進行復位，保護裝置又重新投入正常運行工作。

使用條件

訂貨須知

1、裝置型號及繞組數量。

2、裝置工作電源。

3、安裝方式：導軌式。

4、是否帶通訊。
