KM-SAFE700系列風電箱變智能監控單元,裝置具有保護、測量計量和通信功能,通過自愈式環形光纖以太網接入中控室的風機監控貨升壓站綜合自動化系統,在風電廠遠距離、分散、低溫等惡劣環境條件下,為風電箱變的保護、測控和信息自動化提供了完整的解決方案。

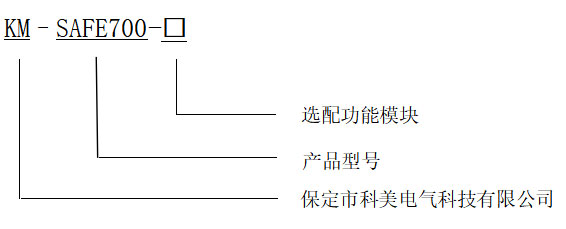

KM-SAFE700系列風電箱變智能監控單元可根據用戶工程的具體功能自行選配。
標準功能 | |
交流量 | 3路交流電流采樣+3路交流電壓采樣 |
直流量 | 3路(PT100/4~20mA) |
遙信功能 | 20路 |
遙迅功能 | 6路 |
通訊功能 | 1路: 10/ 100Base -TX (電口)通訊;一路RS485通訊 |
電氣量保護 | 過流一段、過流二段、過流三段、低電壓、過電壓保護 |
非電氣量保護 | 重瓦斯跳閘、變壓器超高溫跳閘、輕瓦斯報警、壓力釋放閥動作、變壓器高溫報警、變壓器油位低報警 |
記錄功能 | 可記錄30次發生的故障信息和操作信息 |
選配功能模塊(可多選) | |
A | 3路交流電流采樣+3路交流電壓采樣 |
C | 通訊管理機功能( 2以太網+6串口) |
D | 20路開入(直流/交流可選) |
F | 自愈式光纖環網( 2光口+2以太網) |
H | 人機顯示接口( LED顯示) |
備注:3路直流模擬量采樣(PT100/4~ 20mA)可混合配置,也可以單獨配置PT100或4~20mA。
1、交流電壓:AC690V或AC100V
2、交流電流:5A或1A
3、額定工作電壓:AC/DC220V
4、額定功耗:不大于10W
5、開關量輸入:AC/DC220V外部有源接點
6、控制繼電器輸出:AC250V、 8.0A/AC380V、1.9A/DC250V、1.5A
7、工作溫度:-40℃ ~ +70℃
8、儲存溫度:-40℃~+85℃,相對濕度不大于85%,宜儲存于防雨、防雪的室內,周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體
9、相對濕度:在高溫度為+75℃時相對濕度不超過50%;在較低溫度下可以有較高的相對濕度;例如20℃時達90%,因此溫度變化偶爾產生的凝露,應采取特殊措施
10、測量精度:
項目 | 電流 | 電壓 | 頻率 | 熱電阻 | 功率因數 | 功率 | 模擬量 |
精度 | 0.5級 | 0.5級 | ±0.03HZ | 1級 | ±1% | ±1% | 1級 |
