在電力系統中存在大量可變溫度需要監測、預警,尤其是設備連接部位如母線連接點,各種開關、斷路器、主變套管夾、高壓電纜搭接頭等,發熱事故頻頻發生,嚴重影響了電力系統的正常運行。若對這些溫升故障點的運行狀態進行動態追蹤監測,個僅...
在電力系統中存在大量可變溫度需要監測、預警,尤其是設備連接部位如母線連接點,各種開關、斷路器、主變套管夾、高壓電纜搭接頭等,發熱事故頻頻發生,嚴重影響了電力系統的正常運行。若對這些溫升故障點的運行狀態進行動態追蹤監測,個僅可以明止N)宏活用于高、中、低壓電力系統(110kV,6-35A和0.4AR) 能穩定可靠,測量我公司研發的電氣觸點溫度在線監測系統適用于高、中、低壓電力系統(110kV,6-35kV和0.4kV),可在線采集觸點溫度,是集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化產品,且產品性能穩定可靠,測量數據準確,大大方便工程管理人員,杜絕溫升事故的發生,是目前較為理想的電氣觸點測溫產品。
電氣觸點測溫裝置從功能上主要分為三大部分:
傳感器又為發射模塊,實時采樣測溫點的溫度等參數,通過無線傳輸方式,定時將數據傳輸出去。
現場顯示主機部分,顯示各個被測點的溫度以及一些相關數據,通過液晶顯示出來,供查看,并通過數據總線上傳到后臺數據庫中,供分析處理。現場顯示主機還具有報警功能,關聯到LED報警燈或繼電器,當接收到的溫度越限時,輸出報警信號。
遠程傳輸系統及后臺管理軟件,集中顯示和處理現場的數據。

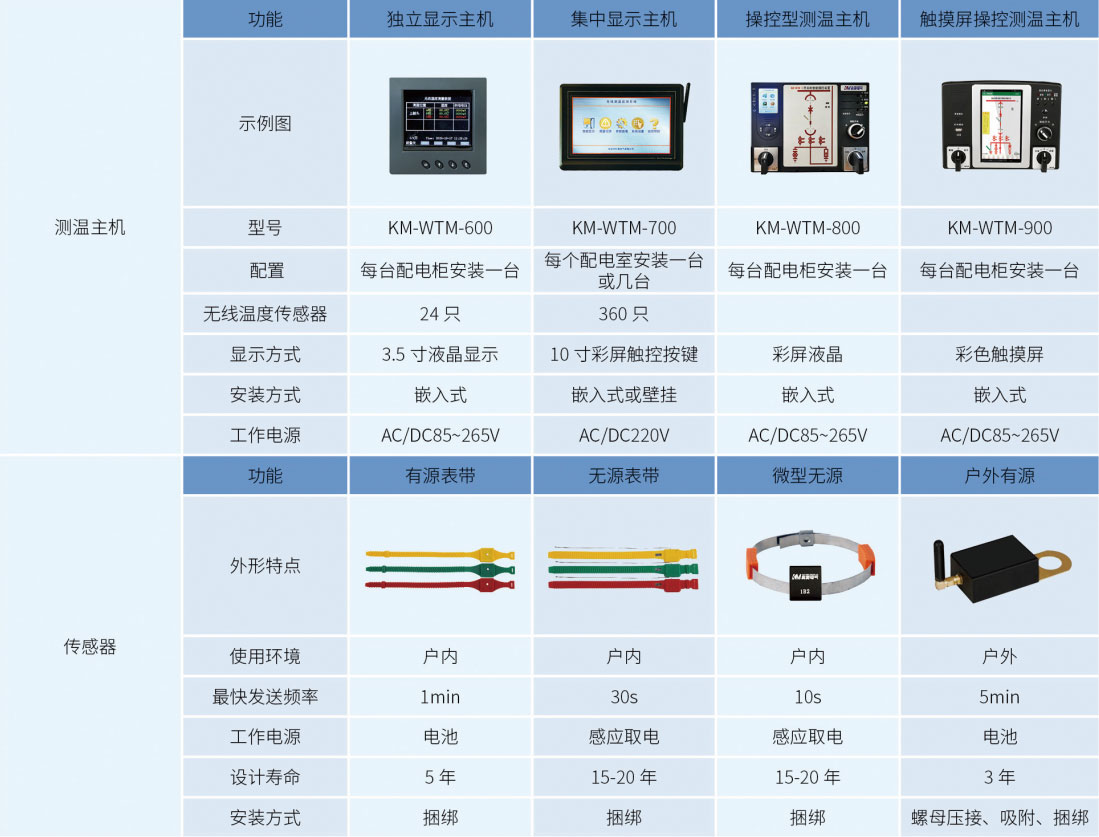

1、獨立顯示主機、集中顯示主機、操控型測溫主機、觸摸屏操控測溫主機多種測溫主機,可根據現場應用靈活選配。
2、通訊接口可與計算機監控系統連接,支持R5485接口MODBUS 通訊協議或其它指定通訊協議(選配),波特率可選。
3、所有主機都可通過上網方式上傳到阿里云平臺,并可通過手機APP查看現場數據。
4、多種測溫主機可現場存儲大量數據,具有歷史曲線、事件記錄、趨勢分析等功能。
5、傳感器種類齊全,很小的傳感器只有5毛硬幣大小,可適用于不同的設備和應用場合。
1、智能操控型測溫主機詳細資料請參考智能操控裝置功能配置表。
2、通常情況下新建變電站推薦選用:KM-WTM-600加裝操控顯示裝置或者KM-WTM-800/900測溫型操控顯示裝置。改造項目推薦其他系列。
3、型號選型時按以下原則:測溫主機型號+傳感器電源方式;如戶外測溫請?zhí)崆罢f明。

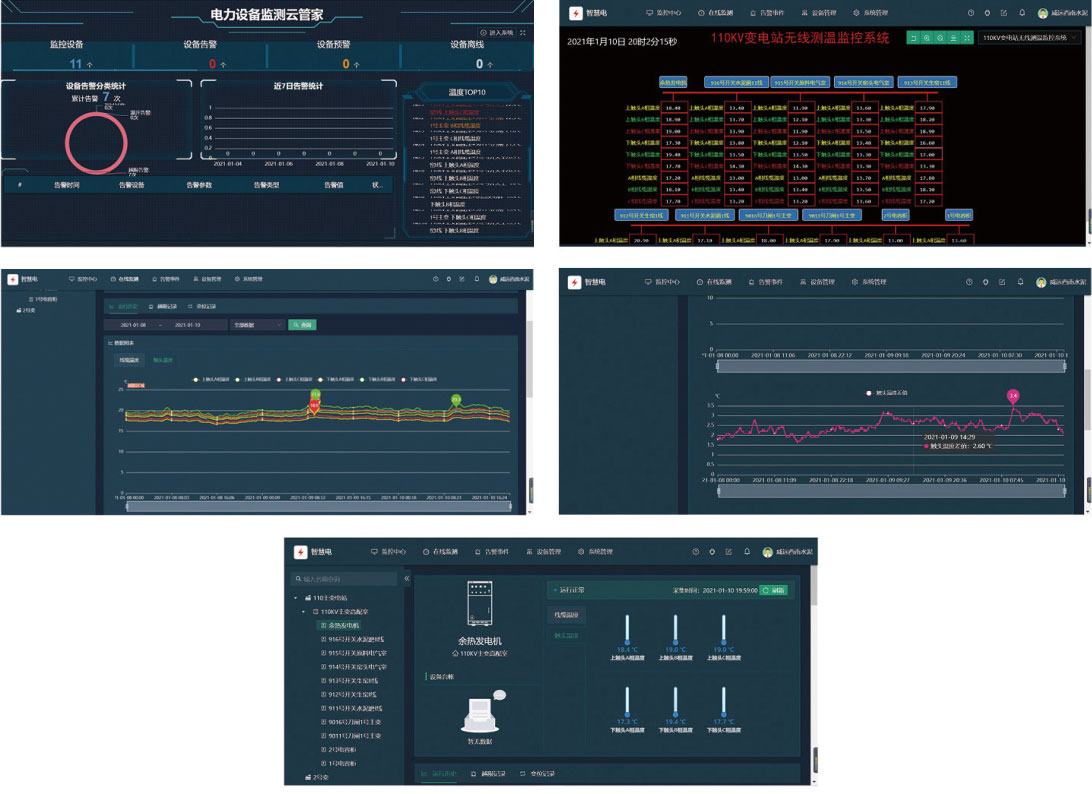

測溫系統是對各個被測溫設備的數據采集操作主要包括主監控中心界面、參數設置、溫度數據查詢、告警以及溫度值實時曲線和歷史曲線,使管理者進一步了解設備運行時的溫度狀態,為設備檢修及維護提供參考。
電氣臨控系統分布圖
在顯示界面可以顯示一次系統模擬圖,并顯示斷路器、刀閘等開關的工作狀態。
溫度監測
在監控系統上集中顯示被測各點的溫度值。
報警功能
實際測量到的參數值超過報警值時進行聲光報警。并帶有語音報警功能(需后臺帶音響)。
接入短信貓后可通過短信將報警信息發送至指定的的手機。
故障顯示
被測設備溫度點的位置非正常工作時顯示故障。
數據庫功能
存儲所有被測點的各個時刻的溫度值,以便進行歷史數據查詢、歷史曲線顯示。
權限管理
可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作可生效。
遠程通信
系統提供RS485、以太網、CAN總線通訊方式,以滿足遠程通信。
1、應用場合:戶內還是戶外; 項目類型:新建或者改造項目。
2、主機型號及數量,傳感器型號及數量。
3、通訊協議默認MODBUS,特殊請說明。
4、是否需要配置無線測溫后臺監控系統。
5、可根據用戶需求特殊定制產品。
