KM-WTM-800電氣觸點測溫裝置

產品概述

KM-WTM-800系列開關柜智能多參數操控裝置適用于6KV至35KV戶內各中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態模擬指示、帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、斷路器手車位置指示、分合閘指示、人體感應帶電提示及柜內照明、無線測溫、智能語音防誤提示、遠方/就地操作、遠程通信等功能。

功能特點

? 采用數字化及無線傳輸技術，與帶電體的空間隔離，不改變被測 設備的絕緣性能，使用安全可靠。

? 測溫范圍可達0~125℃；

? 溫度傳感器采用感應電流自行取電，比傳統的電池供電使用年限可達15-20年。

? 感應取電采用納米合金特殊材料感應電流更穩定。

? 采用國際無線傳輸技術。解決了無線信號的互相干擾問題和數據傳輸糾錯問題。對一次設備無干擾和影響。

? 溫度傳感器殼體使用耐高溫、阻燃材料。

? RS485通訊波特率：2400、4800、9600bps。

- 功能強大

用于6KV至35KV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、帶電顯示及閉鎖、溫濕度控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘指示、預分預合閃光指示、人體感應帶電提示及柜內照明、觸頭無線測溫、語音防誤提示、遠方/就地操作、遠程通信等功能。

- 智能化

采用單片機控制，與常規的開關柜狀態顯示器相比，增加了智能化功能。除可顯示開關分合狀態外，還可對誤操作做出語音提示、判斷斷路器手車是處于試驗位置與工作位置之間還是處于柜體之外并做出指示，具備RS485遠程通信接口、人體感應語音提示等功能。

- 抗干擾能力強

采用獨特的抗干擾技術。

- 高可靠性

采用工業級電子元件，具有可靠性高、壽命長、抗干擾能力強等特點。發光模塊采用進口發光芯片，戶外高亮級。

- 壽命長

- 量身定做

根據用戶不同需求，量身定作不同的功能組合。

- 精致美觀

外觀設計新穎獨特，做工精致美觀，簡化、美化了開關柜面板。

主要技術指標

1、溫濕度測量

溫度測量范圍：-20～+125℃

濕度測量范圍：0～99%RH

溫度測量精度：±1℃

濕度測量精度：±5.0%RH

2、觸頭/電纜搭接頭溫度測量

溫度測量范圍：0～+125℃

溫度測量精度：±1℃

3、吸收功耗

電壓：＜0.6VA(500V)/0.2VA(100V)

電流：＜0.1VA(5A)

4、過載能力

電壓：2倍連續

電流：2倍額定連續，20倍1秒

5、可編程設定

編程模式：(密碼)2000

顯示內容：畫面選擇

通訊：

        波特率：1200/2400/4800/9600

        校驗位：無校驗位

        地  址：1～247

6、通訊

串行口：RS485(標準)

通訊規約：MODBUS－RTU

7、絕緣強度

對象：在輸入／電源之間

引用標準：IEC688－1992

試驗方法：AC2kV 1分鐘 漏電流2mA

8．人體接近感應時間：≤3秒；人體接近語音提示時間：0～29秒

9．?dāng)?shù)據保存時間：≥10年

10．電磁兼容

（1）1.2/50-8/20us浪涌

        電源：4kV(1.2×50μs)

        I/O線：2kV

（2）快速瞬變脈沖串：電源：4kV,2.5kHz     I/O線：2kV, 5kHz

（3）靜電放電：接觸放電：6kV    氣隙放電：8kV

（4）射頻電磁場：10V/m中等強度的電磁輻射(如距離不少于1米的手提對講機)

11．穩定性

溫度范圍：-25～+55℃       溫度影響：100ppm/℃

12．工作條件

溫度：-25～+55℃         濕度：5～95％     無凝露

13．儲藏條件

溫度：-40～+85℃         濕度：5～95％     無凝露

14．工作電源

電源電壓：AC 85～265V, DC100～280V   整機功耗：＜7W(節能方式：＜5W)

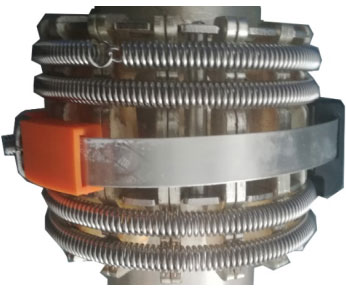

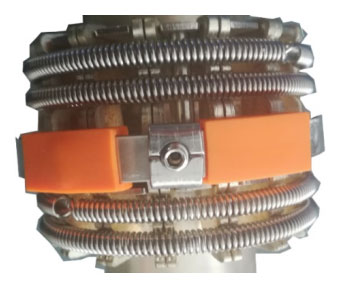

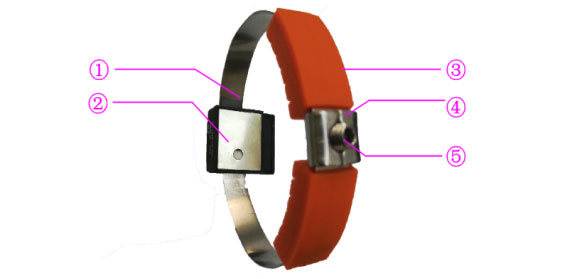

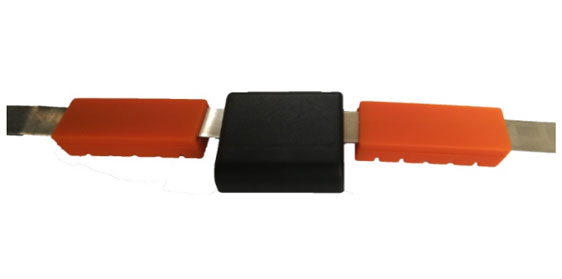

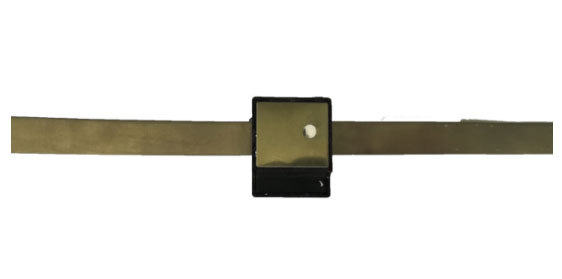

微型無源無線測溫傳感器
