KM-TNRA系列接地變及小電阻接地保護成套裝置

KM-TNRA系列接地變及小電阻接地保護成套裝置可針對客戶要求定制設計，在系統發生單相接地時能夠有效地將產生的過電壓抑制在2.5倍相電壓下，既保護線路和設備免遭破壞，又能使繼電保護設備可靠動作，有選擇的快速切除故障線路。具有低損耗、低噪聲、低溫升、低局放、免維護以及安全可靠等特點，其性能達到國內同類產品水平，在各個領域或系統得到了廣泛應用。

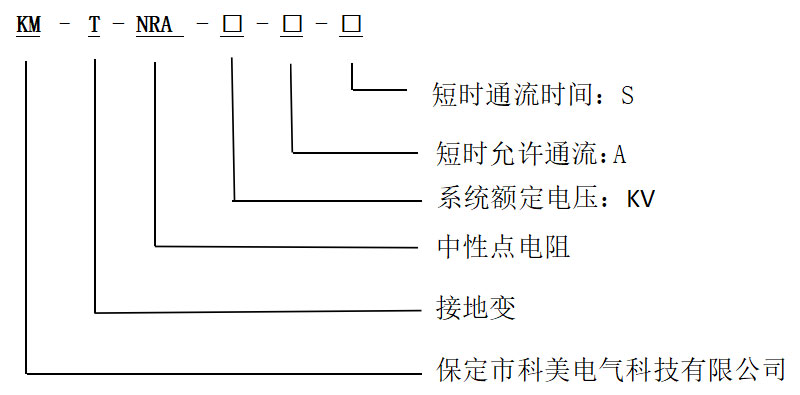

選型說明

使用條件

1、海拔高度不超過6000m；

2、空氣相對濕度不大于95%，無導電塵埃存在；

3、環境溫度-40℃～70℃；

4、地震烈度不超過8度；

5、無火災、爆炸物、化學腐蝕品及劇烈振動場所。

6、冷卻方式有空氣自冷（AN）和強迫風冷（AF）兩種。

組成結構

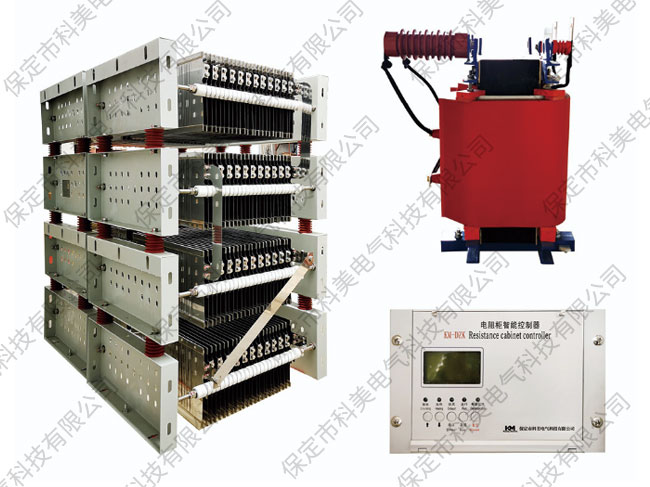

接地變及小電阻接地保護成套裝置主要是由電阻器、接地變壓器、電阻柜智能監測裝置、電流互感器、隔離開關、干變溫控儀、箱式外殼及其它合理組配而成。

1、電阻器

電阻器材質選用特種不銹鋼或鎳鉻材料，導電率高、通流能力強、耐高溫、組織穩定、耐腐蝕、防燃防爆、可靠性高。采用柵格結構散熱均勻合理，具有很好的冷卻氣流通道，能有效避免局部高溫點與易灼燒點。

2、接地變壓器

接地變壓器通常用來為無中性點的系統提供可帶負載的中性點，還可以帶連續使用的二次繞組作為變電站站用電源。環氧樹脂絕緣干式接地變壓器為戶內式安裝，須有箱式外殼保護；油浸式接地變壓器可戶外安裝，無需外殼保護。當變壓器繞組為三角形聯結而需要獨立安裝Z形繞組接地變壓器時，中性點接地電阻柜可與之配套使用。Z形繞組接地變壓器可選擇樹脂澆注型接地變壓器或油浸式接地變壓器。

3、智能監測裝置

實時監測電阻器的溫度，柜內溫濕度，中性點不平衡電流和接地電流，等參數，集數據采集，控制，報警，通訊功能于一體，并預留RS485通訊接口，將監測記錄的信息傳遞至主控室，使運行人員及時內得到信息。

4、干變溫控儀

溫控器由溫度監測系統和輸出控制系統兩部分電路組成。溫度監測系統以單片機作為中央處理單元，配合其它電路構成，以完成溫度的測量、顯示及相應信號輸出。輸出控制系統完成冷卻風機的控制輸出和各種狀態報警及輸出，以確保變壓器運行在安全狀態。

 5、箱式外殼

外殼材質采用敷鋁鋅板、不銹鋼或冷軋鋼板，外觀美觀，耐腐蝕性強，防護等級可達IP55。根據不同的使用條件，電阻柜分為戶內型和戶外型。

訂貨須知

1、確認是否帶接地變壓器，接地變壓器為干式還是油浸式；確認接地變容量；

2、請?zhí)峁朔Q電壓、標稱電阻值、短時電流、短時允許通流時間；

3、請?zhí)峁╇娏骰ジ衅鲄?shù)及數量；

4、請?zhí)峁┩鈿ゎ伾鈿げ馁|，防護等級；

5、請?zhí)峁┦褂铆h(huán)境，注明進線方式。
